1 - Bánh răng là gì?
"Bánh răng" là "bộ phận không thể thiếu trong hệ thống cơ vận hành của một chiếc xe hay một máy móc công nghiệp". Bánh răng là một bộ phận trong hệ thống truyền động của các máy móc cơ khí, nó có hình dạng là một hình tròn với cấu tạo có các răng rãnh liên tiếp nhau.
Chúng thường được sử dụng theo cặp. Có thể từ 2 tới 3, 4 cặp bánh răng. Các cặp bánh răng nối tiếp nhau theo hình dạng song song. Chúng có tác dụng để truyền động, phân phối tốc độ nhanh hay chậm của động cơ, nói cách khác là chúng dùng để điều phối vận tốc quay tăng hay giảm.

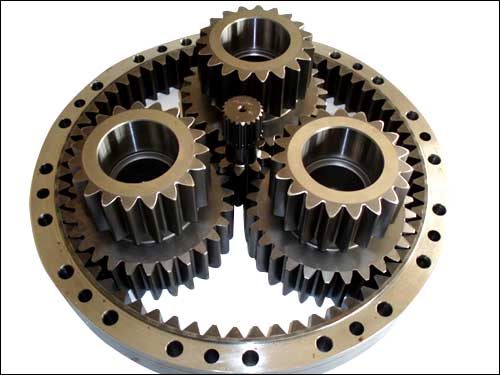

Hình 1: Bánh răng là bộ phận quan trọng trong hệ thống truyền động
1.1 - Các loại bánh răng và công dụng của từng loại
Bánh răng là chi tiết thông dụng dùng để truyền chuyển động quay. Bánh răng thường dùng gồm có ba loại:
Bánh răng trụ
Công dụng của bánh răng trụ để truyền chuyển động quay giữa hai trục song song.
Bánh răng trụ có các răng hình thành trên mặt trụ tròn xoay, gồm các loại sau đây:
- Bánh răng trụ răng thẳng: răng hình thành theo mặt trụ.
- Bánh răng trụ răng nghiêng: răng hình thành theo đường xoắn ốc trụ.
- Bánh răng trụ răng chữ V: răng nghiêng theo hai phía ngược chiều nhau, làm thành chữ V.
Bánh răng côn
Bánh răng côn có công dụng truyền chuyển động quay giữa hai trục cắt nhau. Răng của bánh răng côn được hình thành trên mặt côn, vì vậy kích thước của răng và mô đun thay đổi theo chiều dài của răng, càng về phía đỉnh nón kích thước của răng và mô đun càng bé.
Hình 2: Bánh răng côn dạng xoắn.
1.2 - Răng bánh vít và răng trục vít
Có công dụng truyền chuyển động quay giữa hai trục chéo nhau.
- Răng của trục vít có dạng ren vít, trục vít có ren một, hai hoặc ba đầu mối. Mô đun của trục vít bằng mô đun của bánh vít ăn khớp. Các kích thước của trục vít được tính theo mô đun.
- Răng của bánh vít hình thành trên mặt tròn xoay có đường sinh là một cung tròn (mặt xuyến). Đường kính của vòng chia và mô đun được tính trên mặt phảng vuông góc với trục của bánh vít và đi qua tâm xuyến.
Hình 3: Răng bánh vít và răng trục vít
Kết Luận: "Bánh răng" là "bộ phận không thể thiếu trong hệ thống cơ vận hành của một chiếc xe hay một máy móc công nghiệp". Bánh răng là một bộ phận trong hệ thống truyền động của các máy móc cơ khí, nó có hình dạng là một hình tròn với cấu tạo có các răng rãnh liên tiếp nhau.
