Máy Biến Áp Là Gì? Tìm Hiểu Về Máy Biến Áp Là Gì?

1 - Máy biến áp là gì?

"Máy biến áp" hay còn gọi "máy biến thế", tên ngắn gọn là biến áp là "thiết bị điện thực hiện truyền đưa năng lượng hoặc tín hiệu điện xoay chiều giữa các mạch điện thông qua cảm ứng điện từ". Máy biến áp là thiết bị làm biến đổi điện áp của dòng điện xoay chiều từ mức này sang mức khác tăng thế hoặc hạ thế, đầu ra cho 1 hiệu điện thế tương ứng với nhu cầu sử dụng và không làm thay đổi tần số của nó.

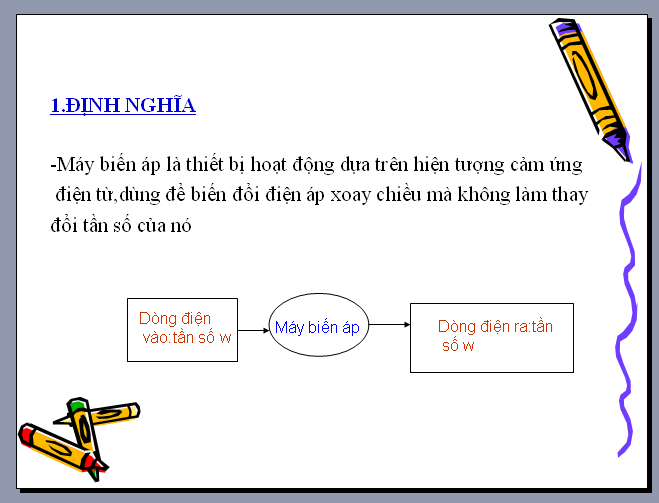

Hình 1: Máy biến áp là gì?


1.1 - Cấu tạo máy biến áp  là gì?

Máy biến áp gồm có một cuộn dây sơ cấp và một hay nhiều cuộn dây thứ cấp liên kết qua trường điện từ. Khi đưa dòng điện với điện áp xác định vào cuộn sơ cấp, sẽ tạo ra trường điện từ. Theo định luật cảm ứng Faraday trường điện từ tạo ra dòng điện cảm ứng ở các cuộn thứ cấp. Để đảm bảo sự truyền đưa năng lượng thì bố trí mạch dẫn từ qua lõi cuộn dây. Vật liệu dẫn từ phụ thuộc tần số làm việc.


• Ở tần số thấp như biến áp điện lực, âm tần thì dùng lá vật liệu từ mềm có độ từ thẩm cao như thép silic.

• Ở tần số cao, vùng siêu âm và sóng radio thì dùng lõi ferrit khép kín mạch từ.

• Ở tần số siêu cao là vùng vi sóng và sóng truyền hình, vẫn có các biến áp dùng lõi không khí và thường không khép mạch từ. Tuy nhiên quan hệ điện từ của chúng khác với hai loại nói trên, và không coi là biến áp thật sự.

• Các cuộn sơ cấp và thứ cấp có thể cách ly hay nối với nhau về điện, hoặc dùng chung vòng dây như trong máy biến áp tự ngẫu. Thông thường tỷ số điện áp trên cuộn thứ cấp với điện áp trên cuộn sơ cấp tỷ lệ với số vòng quấn, và gọi là tỷ số biến áp. Khi tỷ số này >1 thì gọi là tăng thế, ngược lại

• Các biến áp điện lực có kích thước và công suất lớn, thích hợp với tên gọi máy biến áp. Máy biến áp đóng vai trò rất quan trọng trong truyền tải điện năng.

• Biến áp cũng là một linh kiện điện tử quan trọng trong kỹ thuật điện tử và truyền thông.

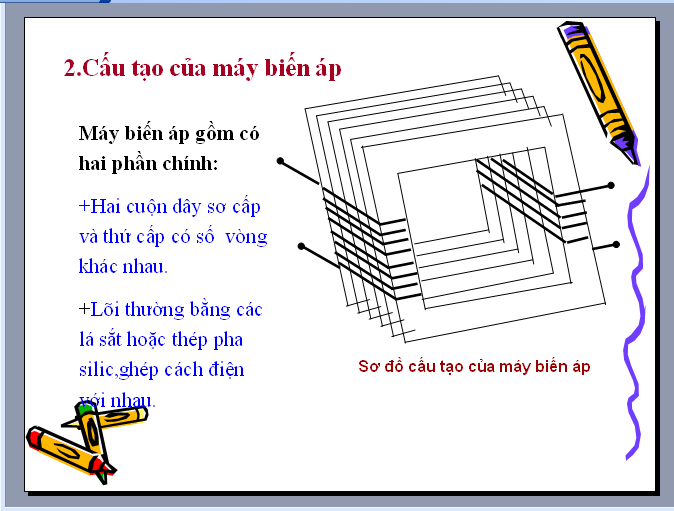

Hình 2: Cấu tạo máy biến áp là gì?


1.2 - Nguyên tắc hoạt động biến áp là gì?

• Đặt điện áp xoay chiều tần số f ở hai đầu cuộn sơ cấp. Nó gây ra sự biến thiên từ thông trong hai cuộn. Gọi từ thông này là: φ = φ0cosωt

• Từ thông qua cuộn sơ cấp và thứ cấp lần lượt là : φ1 = N1φ0cosωt và φ2 = N2φ0cosωt

• Trong cuộn thứ cấp xuất hiện suất điện động cảm ứng e2 có công thức máy biến áp

• Từ đó ta thấy nguyên tắc hoạt động của máy biến áp dựa vào hiện tượng cảm ứng điện từ.

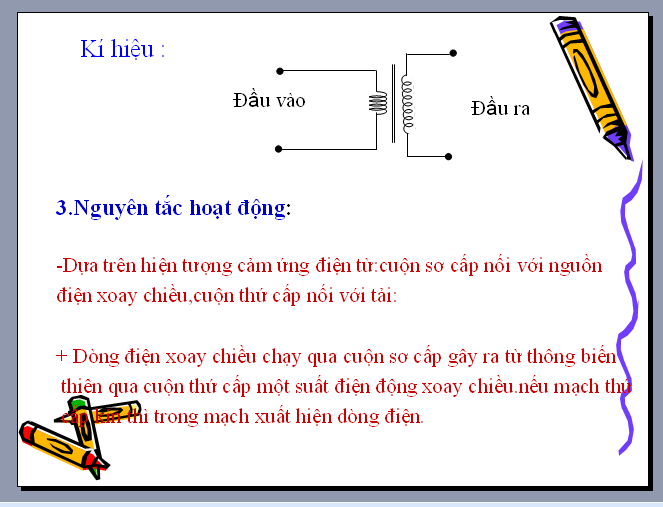

Hình 3: Nguyên tắc hoạt động biến áp là gì?


1.3 - Ứng dụng máy biến áp là gì?

Công dụng của máy biến áp có thể chuyển đổi hiệu điện thế đúng với giá trị mong muốn, ví dụ từ đường dây trung thế 10 kV sang mức hạ thế 230 V hay 400 V dùng trong nhà. Tại các nhà máy điện, máy biến thế thường chuyển hiệu điện thế mức trung thế từ máy phát điện sang mức cao thế cho đường dây điện cao thế. Trong truyền tải điện năng với khoảng cách xa, hiệu điện thế càng cao thì hao hụt càng ít.


Ngoài ra còn có các máy biến áp có công suất nhỏ hơn, máy biến áp (ổn áp) dùng để ổn định điện áp trong nhà, hay các cục biến thế, cục xạc dùng cho các thiết bị điện với hiệu điện thế nhỏ.

Kết Luận: "Máy biến áp" hay còn gọi "máy biến thế", tên ngắn gọn là biến áp là "thiết bị điện thực hiện truyền đưa năng lượng hoặc tín hiệu điện xoay chiều giữa các mạch điện thông qua cảm ứng điện từ". Máy biến áp là thiết bị làm biến đổi điện áp của dòng điện xoay chiều từ mức này sang mức khác tăng thế hoặc hạ thế, đầu ra cho 1 hiệu điện thế tương ứng với nhu cầu sử dụng và không làm thay đổi tần số của nó.
