Piston Là Gì? Tìm Hiểu Về Piston Là Gì?

1 - Piston là gì?

"Piston" là "một bộ phận của động cơ, máy bơm dạng piston, máy nén khí hoặc xi lanh hơi". Đối với động cơ đốt trong, piston có nhiệm vụ cùng với xi lanh và nắp máy tạo thành buồng đốt.

Piston nhận áp suất do sự giãn nở của khí cháy rồi truyền lực cho trục khuỷu để sinh công trong quá trình nổ và nhận lực từ trục khuỷu để thực hiện các quá trình nạp, nén và thải ở động cơ đốt trong 4 kỳ, ở động cơ đốt trong 2 thì piston còn thực hiện chức năng làm van đóng mở cửa hút và cửa xả.Trong máy bơm, piston làm nhiệm vụ đẩy, hút chất lỏng.

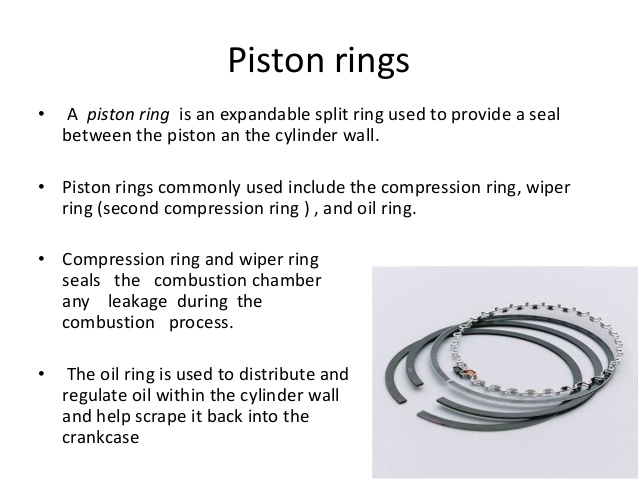

Hình 1: Xec măng trong đầu piston động cơ 4 kỳ


1.1 - Cấu tạo piston động cơ đốt trong

• Khi tìm hiểu về piston trong động cơ đốt trong, ta thấy: Piston có dạng hình trụ và chia làm 3 phần: Đỉnh, đầu và thân.

• Đỉnh piston có 3 dạng: Đỉnh bằng, đỉnh lồi, đỉnh lõm. Đỉnh piston nhận áp suất khí đốt và phải chịu nhiệt độ cao.

• Đầu piston có các rãnh để lắp các xec măng khí và xec măng dầu. Đáy rãnh lắp xec măng dầu có khoan các lỗ nhỏ thông vào bên trong để cấp và thoát dầu.

• Thân piston có nhiệm vụ dẫn hướng cho piston chuyển động trong xi lanh và liên kết với thanh truyền để truyền lực làm quay trục khuỷu. Trên thân piston có lỗ ngang đề lắp chốt liên kết piston và thanh truyền.

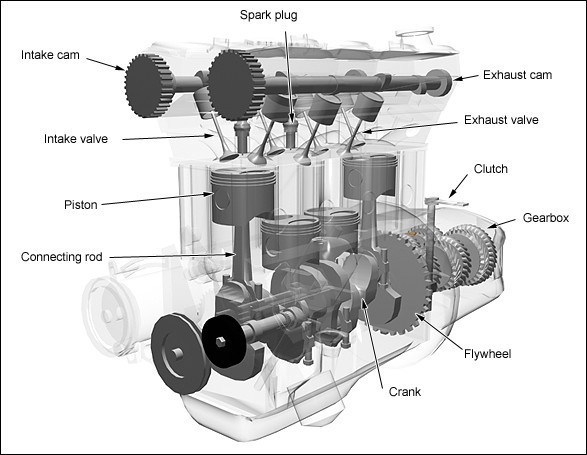

Hình 2: Trong các động cơ đều có piston


1.2 - Cấu tạo piston động cơ hơi nước

Piston động cơ hơi nước khác động cơ đốt trong ở chỗ piston luân phiên nhận áp suất ở cả 2 mặt, do vậy cấu tạo của piston động cơ hơi nước có dạng đĩa phẳng.


Hình 3: Cấu tạo piston động cơ hơi nước

Kết Luận: Piston nhận áp suất do sự giãn nở của khí cháy rồi truyền lực cho trục khuỷu để sinh công trong quá trình nổ và nhận lực từ trục khuỷu để thực hiện các quá trình nạp, nén và thải ở động cơ đốt trong 4 kỳ, ở động cơ đốt trong 2 thì piston còn thực hiện chức năng làm van đóng mở cửa hút và cửa xả.Trong máy bơm, piston làm nhiệm vụ đẩy, hút chất lỏng.
