Switch Là Gì? Tim Hiểu Switch Là Gì?

1 - Switch là gì?

"Switch" là một thiết bị chọn lựa đường dẫn để gửi frame đến đích, hoạt động ở Lớp 2 của mô hình OSI. Đôi khi Switch còn được gọi là Bridge đa port hay Hub chuyển mạch. Switch quyết định chuyển frame dựa trên địa chỉ MAC, do đó nó được xếp vào thiết bị Lớp 2. Chính nhờ Switch có khả năng lựa chọn đường dẫn để quyết định chuyển frame nên mạng LAN có thể hoạt động hiệu quả hơn.

Switch nhận biết máy nào kết nối với cổng của nó bằng cách học địa chỉ MAC nguồn trong frame mà nó nhận được. Khi hai máy thực hiện liên lạc với nhau, Switch chỉ thiết lập một mạch ảo giữa hai cổng tương ứng mà không làm ảnh hưởng đến lưu thông trên các cổng khác. Do đó, mạng LAN có hiệu suất hoạt động cao thường sử dụng chuyển mạch toàn bộ.


Switch tập trung các kết nối và quyết định chọn đường dẫn để truyền dữ liệu hiệu quả. Frame được chuyển mạch từ cổng nhận vào đến cổng phát ra. Mỗi cổng là một kết nối cung cấp chọn băng thông cho host.


Trong Ethernet Hub, tất cả các cổng kết nối vào một mạng chính, hay nói cách khác, tất cả các thiết bị kết nối Hub sẽ cùng chia sẻ băng thông mạng. Nếu có hai máy trạm được thiết lập phiên kết nối thì chúng sẽ sử dụng một lượng băng thông đáng kể và hoạt động của các thiết bị còn lại kết nối vào Hub sẽ bị giảm xuống.

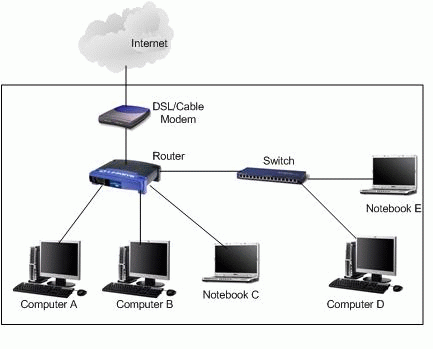

Hình 1: Switch là thiết bị đường dẫn

Để giải quyết tình trạng trên, Switch xử lý mỗi cổng là một đoạn mạng (segment) riêng biệt. Khi các máy ở các cổng khác nhau cần liên lạc với nhau, Switch sẽ chuyển frame từ cổng này sang cổng kia và đảm bảo cung cấp chọn băng thông cho mỗi phiên kết nối.


Để chuyển frame hiệu quả giữa các cổng, Switch lưu giữ một bảng địa chỉ. Khi Switch nhận vào một frame, nó sẽ ghi địa chỉ MAC của máy gửi tương ứng với cổng mà nó nhận frame đó vào.

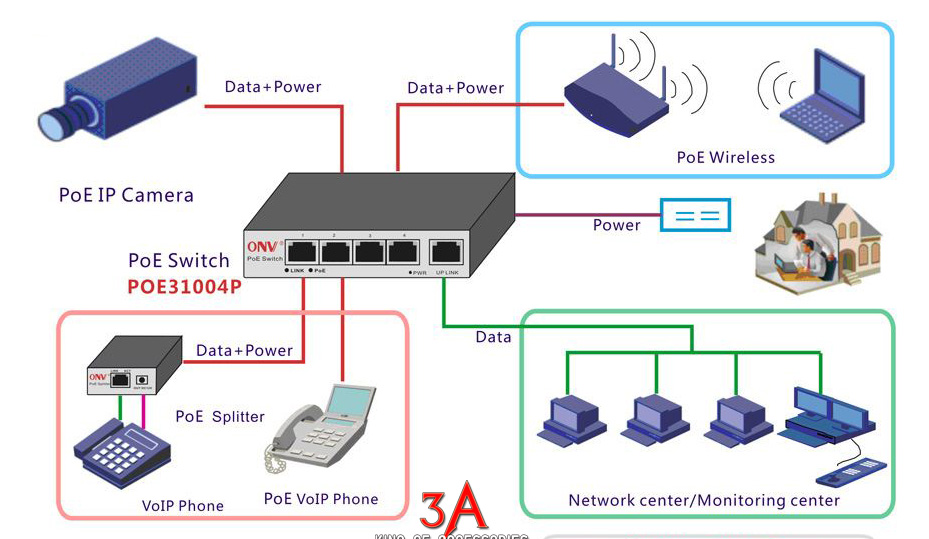

Hình 2: Lắp đặt Switich làm gì?


1.1 - Sau đây là các đặc điểm chính của Switch:

Tách biệt giao thông trên từng đoạn mạng:

• Ethernet Switch chia hệ thống mạng ra thành các đơn vị cực nhỏ gọi là microsegment. Các segment như vậy cho phép các người dùng trên nhiều segment khác nhau có thể gửi dữ liệu cùng một lúc mà không làm chậm các hoạt động của mạng.

• Bằng cách chia nhỏ hệ thống mạng, sẽ làm giảm số lượng người dùng và thiết bị cùng chia sẻ một băng thông. Mỗi segment là một miền đụng độ riêng biệt. Switch giới hạn lưu lượng băng thông chỉ chuyển gói tin đến đúng cổng cần thiết dựa trên địa chỉ MAC Lớp 2.

Tăng nhiều hơn lượng băng thông dành cho mỗi người dùng bằng cách tạo ra miền đụng độ nhỏ hơn.


• Switch bảo đảm cung cấp băng thông nhiều hơn cho người dùng bằng cách tạo ra các miền đụng độ nhỏ hơn. Switch chia nhỏ mạng LAN thành nhiều đoạn mạng (segment) nhỏ. Mỗi segment này là một kết nối riêng giống như một làn đường riêng 100 Mbps.

• Mỗi server có thể đặt trên một kết nối 100 Mbps riêng. Trong các hệ thống mạng hiện nay, Fast Ethernet Switch được sử dụng làm đường trục chính cho mạng LAN, còn Ethernet Switch, Ehternet Hub hoặc Fast Ethernet Hub được sử dụng kết nối xuống các máy tính. Khi các ứng dụng mới như truyền thông đa phương tiện, video hội nghị ngày càng trở nên phổ biến hơn thì mỗi máy tính sẽ được một kết nối 100 Mbps riêng vào Switch.

Hình 3: Các đặc điểm của Switch là gì?


Kết Luận: Như vậy, một switch có khả năng nối thẳng với các máy tính nguồn, đích hay các thiết bị nối-chuyển khác dùng chung một giao thức hay một kiến trúc. Trong thực tế, một bộ chuyển mạch không những có khả năng trung chuyển dữ liệu cho một cặp mối nối mà nó có thể tạo ra đường nối cho nhiều cặp và vận chuyển đồng thời các dữ liệu này đi. Ngoài ra, phương thức chuyển dữ liệu có thể theo kiểu song công (duplex - chuyển tín hiệu theo cả hai hướng).
