Thấu Kính Từ Là Gì? Tìm Hiểu Về Thấu Kính Từ Là Gì?

1 - Thấu kính từ là gì?

"Thấu kính từ" tiếng Anh có nghĩa "Magnetic lens" là "một loại thấu kính hay một loại thiết bị dùng để hội tụ hoặc làm lệch chùm hạt mang điện tích (ví dụ như điện tử, ion) dưới tác dụng của lực từ do từ trường trong thấu kính tác dụng lên chùm hạt".


Khả năng hội tụ hoặc làm lệch chùm hạt có thể thay đổi nhờ việc thay đổi từ trường trong thấu kính. Thấu kính từ được sử dụng trong các thiết bị điều khiển chùm hạt, mà nhiều nhất là trong các kính hiển vi điện tử, ống tia catốt.


Hình 1: Thấu kính từ là gì?


1.1 - Cấu trúc các bộ phận của thấu kính từ là gì?

Về mặt bản chất, thấu kính từ là một nam châm điện. Từ trường được tạo ra trong khe hẹp nhờ một hệ các cuộn dây cuốn quanh lõi làm bằng vật liệu từ mềm). Có thể tưởng tượng thấu kính từ như một đường cống với từ trường sản sinh ra từ thành cống.


Từ trường trong thấu kính được thay đổi bằng cách thay đổi cường độ dòng điện trong cuộn dây. Vì cuộn dây mang dòng điện nên nó tỏa rất nhiều nhiệt và đòi hỏi một hệ làm lạnh (thông thường bằng nước, dầu, nitơ lỏng). Cấu trúc cực nam châm của thấu kính từ sẽ theo kiểu 2 cặp cực đặt chéo nhau thành một vòng liên tục N-S-N-S.


Hình 2: Cấu trúc các bộ phận của thấu kính từ là gì?


1.2 - Cấu trúc cắt ngang của một thấu kính từ sử dụng trong kính hiển vi điện tử truyền qua

Nguyên lý sơ khai về thấu kính từ bắt đầu được phát triển từ năm 1858 khi Plücker ghi nhận sự lệch của chùm tia catốt trong từ trường và sau đó được phát triển để xây dựng nên dao động ký vào năm 1897 bởi Ferdinand Braun.


Vào năm 1891, hiệu ứng lệch chùm tia này được Riecke nhận ra và phát triển thành một thấu kính từ đơn giản cho phép hội tụ các chùm tia điện tử, và sau đó lý thuyết về thấu kính từ được phát triển bởi Hans Busch trong công trình xuất bản năm 1926.

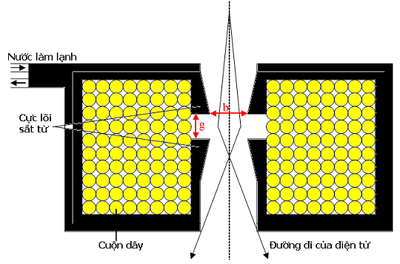

Hình 3: Cấu trúc cắt ngang của một thấu kính từ sử dụng trong kính hiển vi điện tử truyền qua


Kết Luận: "Thấu kính từ" tiếng Anh có nghĩa "Magnetic lens" là "một loại thấu kính hay một loại thiết bị dùng để hội tụ hoặc làm lệch chùm hạt mang điện tích (ví dụ như điện tử, ion) dưới tác dụng của lực từ do từ trường trong thấu kính tác dụng lên chùm hạt".
