Tìm Hiểu Về Màn Hình Tinh Thể Lỏng Là Gi?

1 - Màn hình tinh thể lỏng là gì?

"Màn hình tinh thể lỏng" hay  "LCD" (Liquid crystal display) là "loại thiết bị hiển thị cấu tạo bởi các tế bào (các điểm ảnh) chứa tinh thể lỏng có khả năng thay đổi tính phân cực của ánh sáng và do đó thay đổi cường độ ánh sáng truyền qua khi kết hợp với các kính lọc phân cực". Chúng có ưu điểm là phẳng, cho hình ảnh sáng, chân thật và tiết kiệm năng lượng.

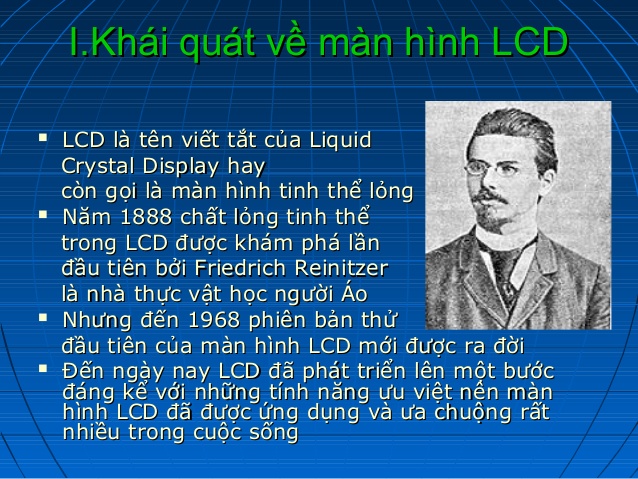

Hình 1: LCD là các thiết bị cấu tạo bởi các điểm ảnh


1.1 - Cấu tạo màn hình tinh thể lỏng là gì?

Có hai kiểu cấu tạo màn hình tinh thể lỏng LCD chính, khác nhau ở thiết kế nguồn sáng.


Kiểu thứ nhất: ánh sáng được phát ra từ một đèn nền, có vô số phương phân cực như các ánh sángtự nhiên. Ánh sáng này được cho lọt qua lớp kính lọc phân cực thứ nhất, trở thành ánh sáng phân cực phẳng chỉ có phương thẳng đứng. Ánh sáng phân cực phẳng này được tiếp tục cho truyền qua tấm thủy tinh và lớp điện cực trong suốt để đến lớp tinh thể lỏng.


Sau đó, chúng tiếp tục đi tới kính lọc phân cực thứ hai; có phương phân cực vuông góc với kính lọc thứ nhất, rồi đi tới mắt người quan sát. Kiểu màn hình này thường áp dụng cho cấu tạo màn hình tinh thể lỏng CD ở máy tính, tivi màu. Để tạo ra màu sắc, lớp ngoài cùng, trước khi ánh sáng đi ra đến mắt người, có kính lọc màu.

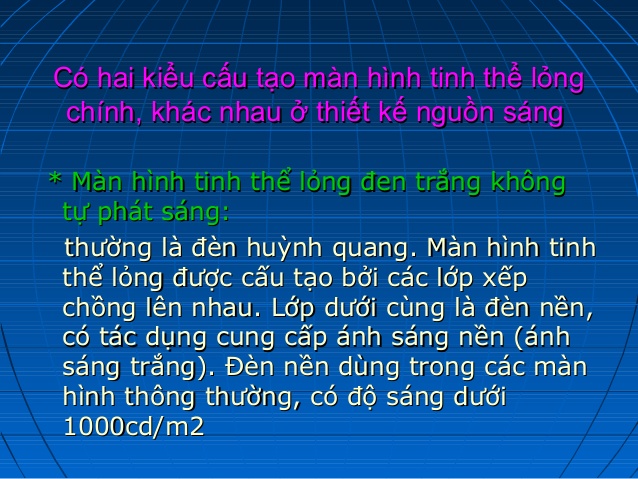

Hình 2: Có 2 kiểu cấu tạo màn hình tinh thể lỏng


Loại màn hình tinh thể lỏng thứ hai: chúng sử dụng ánh sáng tự nhiên đi vào từ mặt trên và có gương phản xạ nằm sau, dội ánh sáng này lại cho người xem. Đây là cấu tạo thường gặp ở các loại màn hình tinh thể lỏng đen trắng trong các thiết bị bỏ túi. Do không cần nguồn sáng nên chúng tiết kiệm năng lượng.


Phân loại: Màn hình tinh thể lỏng gồm: LCD ma trận thụ động và LCD ma trận chủ động.


Hình 3: Màn hình tinh thể lỏng gồm: LCD ma trận thụ động và LCD ma trận chủ động


Kết Luận: "Màn hình tinh thể lỏng" hay  "LCD" (Liquid crystal display) là "loại thiết bị hiển thị cấu tạo bởi các tế bào (các điểm ảnh) chứa tinh thể lỏng có khả năng thay đổi tính phân cực của ánh sáng và do đó thay đổi cường độ ánh sáng truyền qua khi kết hợp với các kính lọc phân cực". Chúng có ưu điểm là phẳng, cho hình ảnh sáng, chân thật và tiết kiệm năng lượng.
